Van xả nước tự động – “bảo hiểm rẻ tiền” cho hệ thống khí nén

Trong mọi hệ thống máy nén khí, nước ngưng (condensate) luôn xuất hiện do quá trình nén và làm mát không khí. Nếu không xả kịp thời, nước sẽ đọng lại trong bình chứa, máy sấy, lọc đường ống… gây gỉ sét, tắc nghẽn, lẫn nước vào đường khí, làm hỏng thiết bị và sản phẩm.

Lúc này, van xả nước tự động là “bảo hiểm rẻ tiền” nhưng cực kỳ quan trọng: tự động thu gom và xả nước ngưng ra khỏi hệ thống mà không cần công nhân đi xả tay từng điểm mỗi ngày. Nhiều nhà máy chỉ cần lắp đúng loại van xả là giảm hẳn lỗi do nước, giảm chi phí bảo dưỡng và tăng độ tin cậy cho toàn bộ hệ thống khí nén.

Van xả nước tự động là gì? Vì sao bắt buộc phải dùng?

Khái niệm

Van xả nước tự động (automatic condensate drain valve) là thiết bị được thiết kế để tự động loại bỏ nước ngưng tụ, dầu và cặn bẩn tích tụ tại các điểm “tụ nước” trong hệ thống khí nén: đáy bình chứa, đầu ra máy nén, đầu ra máy sấy khí, đáy các bộ lọc đường ống, bộ tách nước…

Van làm việc theo chu kỳ hoặc theo mức nước, không cần thao tác tay. Khi đủ điều kiện (nước đầy, đến thời gian cài đặt, hoặc cảm biến phát hiện condensate), van mở trong thời gian ngắn để xả nước, sau đó đóng lại để giữ khí nén.

Nếu không lắp van xả thì chuyện gì xảy ra?

Theo các tài liệu kỹ thuật về hệ thống khí nén, nếu nước ngưng không được xả đúng cách, hệ thống sẽ gặp các vấn đề:

• Giảm lưu lượng và hiệu suất: đường ống, lọc, thiết bị khí nén bị “ngập” nước.
• Ăn mòn, gỉ sét: nước + dầu + cặn kim loại tạo thành môi trường ăn mòn, phá hủy bình chứa và phụ tùng.
• Hỏng van, xi lanh, thiết bị chấp hành: nước đi vào cơ cấu điều khiển, gây kẹt, rò rỉ và giảm tuổi thọ.
• Giảm chất lượng sản phẩm: với ngành phun sơn, thực phẩm, dược, cắt laser…, khí lẫn nước là “kẻ thù số 1”.

Do đó, lắp van xả nước tự động khí nén là bước bắt buộc nếu muốn hệ thống khí nén vận hành ổn định, tiết kiệm năng lượng và giảm chi phí sửa chữa.

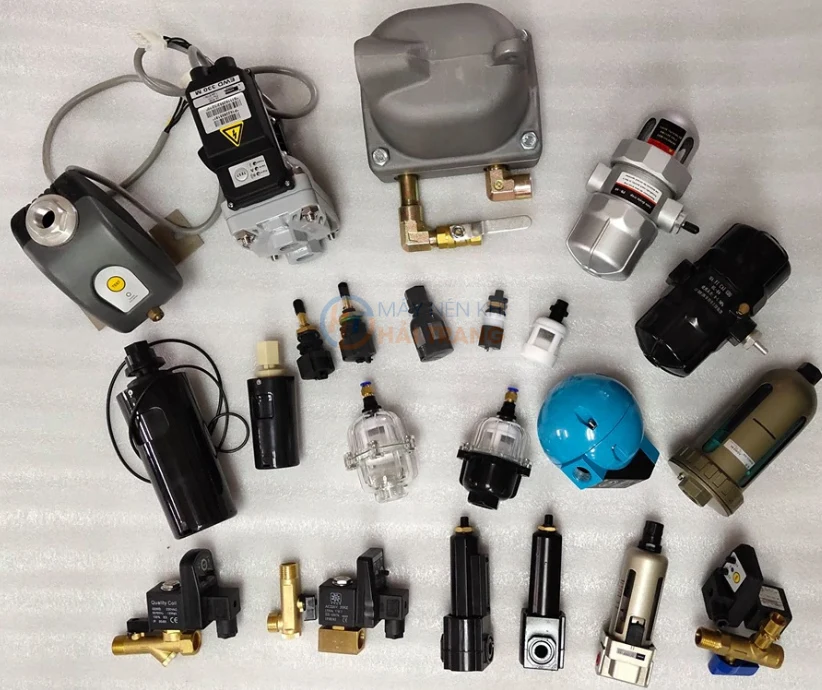

Các loại van xả nước tự động phổ biến hiện nay

Trên thị trường Việt Nam, van xả nước trong hệ thống khí nén được chia thành vài nhóm chính theo cơ chế hoạt động.

Van xả nước tự động dạng cơ (phao cơ)

Đặc điểm:

• Không dùng điện, hoạt động dựa trên phao và lực nổi.
• Khi nước ngưng đầy trong khoang, phao nổi lên, kéo cơ cấu mở lỗ xả; xả xong phao hạ xuống, van đóng khí.
• Thường lắp ở đáy bình, bộ tách nước, đáy lọc.

Ưu điểm:

• Không phụ thuộc nguồn điện → phù hợp vị trí xa tủ điện, ngoài trời.
• Cấu trúc đơn giản, ít hỏng vặt.

Nhược điểm:

• Dễ bị kẹt nếu condensate có nhiều cặn, dầu bẩn.
• Lưu lượng xả thường nhỏ hơn loại điện.

Đây chính là nhóm van xả nước tự động dạng cơ thường thấy trong các bộ bẫy nước, phao xả nước, các kit xả nước cơ lắp dưới bình, dưới bộ làm mát.

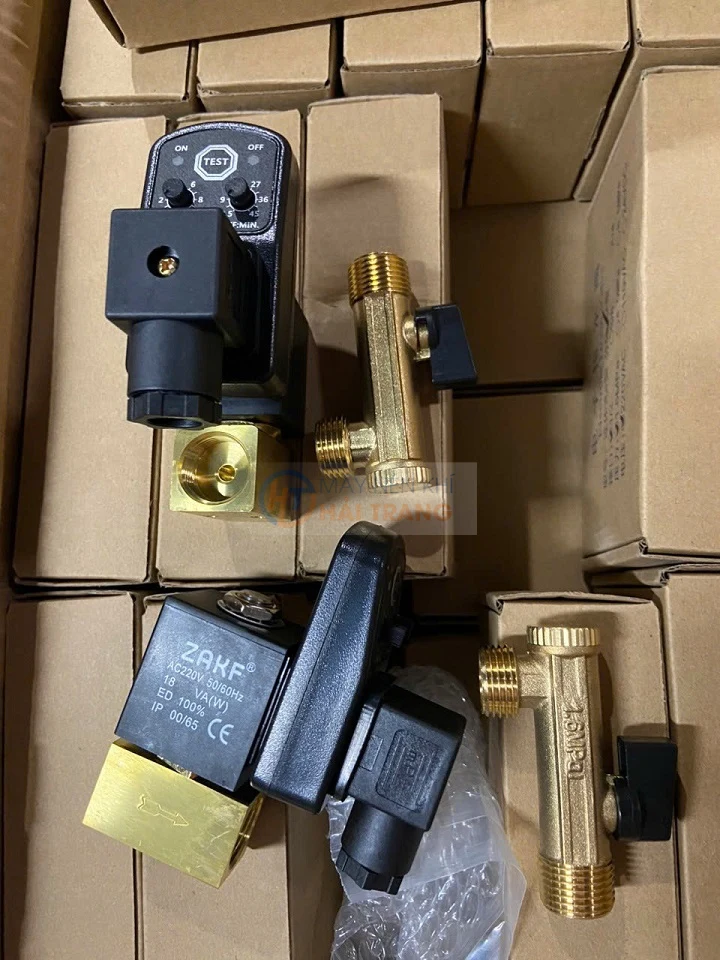

Van xả nước tự động bằng điện (solenoid + timer)

Cấu tạo:

• Thân van (thường là van bi hoặc van solenoid).
• Cuộn coil điện (AC 220V hoặc DC 24V, tuỳ model).
• Bộ timer (hẹn giờ) để cài đặt chu kỳ xả: thời gian giữa hai lần xả (OFF) và thời gian mở van (ON).

Ưu điểm:

• Lưu lượng xả lớn, hiệu quả ở những điểm condensate nhiều (bình chứa, máy sấy, lọc tổng).
• Dễ điều chỉnh theo tải: có thể cài thời gian xả dài hơn hoặc ngắn hơn.
• Một số model sử dụng van bi, khả năng chịu áp, chịu bẩn rất tốt.

Nhược điểm:

• Cần nguồn điện, phải đấu nối đúng kỹ thuật.
• Cần vệ sinh định kỳ để tránh tắc.

Đây là nhóm van xả nước tự động bằng điện thường dùng cho hệ thống vừa và lớn, nơi condensate nhiều và yêu cầu xả mạnh, dứt điểm.

Van xả nước tự động theo cảm biến mức / áp

Các hãng lớn cũng cung cấp loại “điện tử thông minh”:

• Có cảm biến mức nước hoặc cảm biến chênh áp.
• Van chỉ mở khi có nước, hạn chế thất thoát khí, giảm hao năng lượng.

Loại này thường dùng cho hệ thống yêu cầu tiết kiệm khí tối đa, hoặc vị trí condensate nhiều, áp cao.

Bảng tóm tắt các loại van xả nước

Cấu tạo và thông số cơ bản của van xả nước tự động

Các nhà cung cấp van xả nước trên thị trường (Jorc, Orion, SMC, v.v.) thường có các thông số chính:

• Điện áp hoạt động:
  • AC 220V là phổ biến; một số model có 24V, 110V.
• Áp suất làm việc tối đa:
  • Thường 10–16 bar (có model đến 40 bar cho hệ thống đặc biệt).
• Nhiệt độ môi trường:
  • Thường 0–50°C.
• Kích thước ren kết nối:
  • 1/8″, 1/4″, 3/8″, 1/2″ NPT/BSP.
• Chu kỳ timer:
  • OFF (thời gian giữa hai lần xả): 0,5–45 phút.
  • ON (thời gian mở van): 0,5–10 giây.
• Vật liệu thân van:
  • Đồng thau, inox, hợp kim chống ăn mòn.

Khi chọn van xả nước tự động khí nén, kỹ thuật viên cần đối chiếu các thông số này với áp suất hệ thống, lượng nước ngưng ước tính và điều kiện lắp đặt thực tế.

Van xả nước tự động lắp ở đâu trong hệ thống máy nén khí?

Một hệ thống khí nén tiêu chuẩn thường lắp bộ xả nước tự động tại các vị trí sau:

Đáy bình chứa khí nén

Đây là vị trí có lượng nước lớn nhất, vì condensate sau máy nén và sau làm mát thường rơi xuống đáy bình.

• Dùng van xả nước tự động cho bình chứa khí nén (loại cơ hoặc điện, tuỳ công suất).
• Với bình lớn, thời gian xả phải đủ dài để tống hết nước.

Máy nén khí & máy sấy khí

• Một số máy nén, máy sấy có sẵn cốc tách nước + van xả.
• Có thể nâng cấp bằng van xả nước condensate tự động để khỏi xả tay.

Tại Hải Trang, khi lắp máy nén khí trục vít Hitachi mới cho khách, kỹ thuật thường tư vấn kèm van xả nước cho đầu ra máy, bình chứa và máy sấy khí để hạn chế nước đi sâu vào đường ống (xem thêm dịch vụ bảo dưỡng hệ thống khí nén tại: maynenkhinhat.vn/dich-vu-bao-duong-may-nen-khi ).

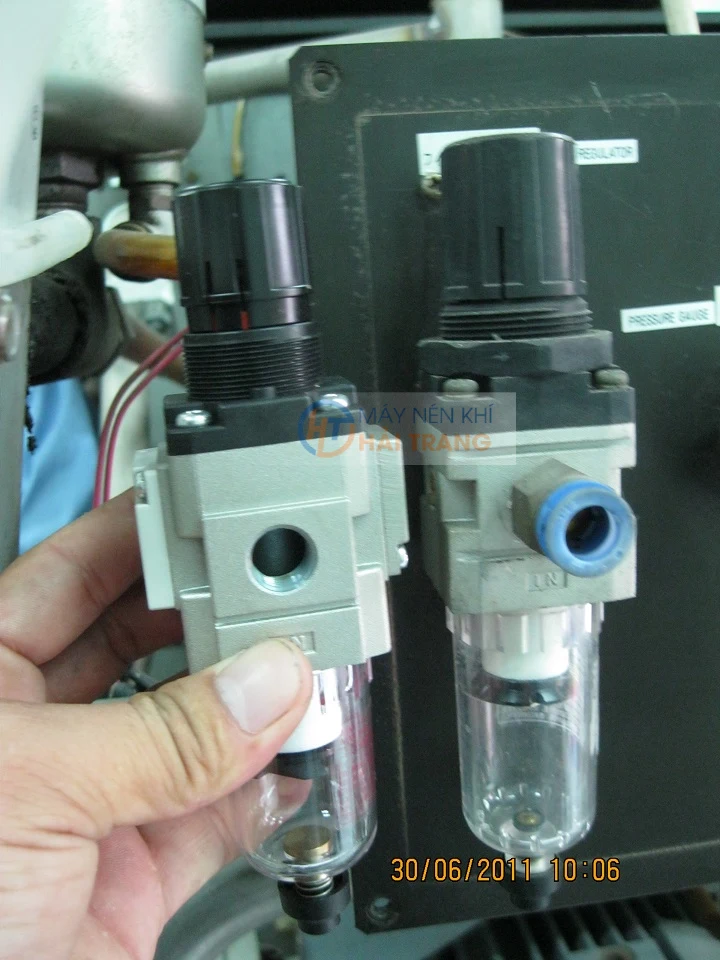

Bộ lọc đường ống (lọc thô, lọc tinh)

• Mỗi bộ lọc thường có cốc hứng nước.
• Lắp van xả đáy tự động giúp xả liên tục, tránh đầy nước gây giảm hiệu quả lọc.

Hướng dẫn chọn mua van xả nước tự động cho hệ thống khí nén

Dựa trên kinh nghiệm thi công và bảo dưỡng hệ thống của Hải Trang, có thể tóm tắt các tiêu chí chọn van xả nước tự động như sau:

1. Dựa vào vị trí lắp và lượng nước ngưng

• Bình chứa lớn, máy sấy công suất cao, lọc tổng:
  • Nên dùng van điện/timer, lưu lượng xả lớn.
• Lọc nhánh, điểm ít nước:
  • Có thể dùng van cơ phao để tiết kiệm chi phí.

2. Phù hợp áp suất và nhiệt độ làm việc

• Kiểm tra áp suất hệ thống (thường 7–13 bar, có hệ lên 16 bar).
• Chọn van có áp suất làm việc ≥ áp suất tối đa của hệ thống.
• Lưu ý môi trường lắp (ngoài trời, nóng, ẩm…) để chọn vật liệu thân van phù hợp.

3. Nguồn điện và kiểu đấu nối

• Khu vực có sẵn 220V: dùng van điện AC 220V là thuận tiện nhất.
• Nếu hệ thống chỉ dùng DC 24V (trong tủ điều khiển): chọn model tương ứng.

4. Mức độ “nhạy” với cặn bẩn

• Hệ thống có nhiều dầu, nhiều cặn: nên chọn van bi, lỗ xả lớn, dễ vệ sinh.
• Nếu condensate tương đối sạch (đã qua lọc, tách nước): dùng van nhỏ hơn, tiết kiệm chi phí.

Lỗi thường gặp ở van xả nước tự động và cách xử lý nhanh

Các tài liệu kỹ thuật về van xả nước tự động máy nén khí và kinh nghiệm thực tế cho thấy vài lỗi phổ biến:

1. Van không xả, nước đầy bình/cốc lọc
   • Nguyên nhân: tắc cặn bẩn, kẹt phao, hỏng coil, mất điện.
   • Cách xử lý: vệ sinh, mở thử tay, kiểm tra nguồn điện, thay coil hoặc van.
2. Van xả liên tục, thất thoát nhiều khí nén
   • Nguyên nhân: phao kẹt ở vị trí mở; timer cài đặt sai; seat van bị xước, không kín.
   • Cách xử lý: vệ sinh, điều chỉnh lại timer, thay seat/van nếu cần.
3. Xả ra toàn khí, ít nước
   • Nguyên nhân: chọn sai vị trí lắp (không phải điểm tụ nước), thời gian xả quá dài, condensate ít.
   • Cách xử lý: chuyển vị trí lắp, giảm thời gian mở ON.
4. Tiếng ồn lớn khi xả
   • Nguyên nhân: áp suất chênh lệch quá lớn, lỗ xả quá nhỏ.
   • Có thể khắc phục bằng cách lắp thêm ống giảm thanh hoặc điều chỉnh thời gian xả.

Để hạn chế các lỗi trên, nên kết hợp bảo dưỡng định kỳ toàn bộ hệ thống khí nén, bao gồm kiểm tra van xả, lọc, bình, máy sấy….

Vai trò của Hải Trang trong việc tư vấn – lắp đặt van xả nước tự động

Với hơn 15 năm chuyên sâu về máy nén khí Hitachi, sửa chữa – bảo dưỡng – cung cấp phụ tùng – cho thuê máy nén khí, Hải Trang thường xuyên xử lý các ca:

• Bình chứa bị thủng sớm do ăn mòn từ bên trong.
• Máy sấy, lọc đường ống giảm hiệu suất do nước ngưng không được xả hết.
• Đường khí lẫn nước, gây hư thiết bị đầu cuối, đặc biệt trong ngành phun sơn, thực phẩm, dược, cắt laser.

Giải pháp căn cơ luôn gồm: tính toán lưu lượng condensate, bố trí bộ xả nước tự động tại các điểm then chốt, chọn đúng loại van xả nước tự động (cơ/điện/cảm biến), sau đó kết hợp lịch bảo dưỡng phù hợp.

Ngoài cung cấp máy nén khí trục vít Hitachi mới, Hải Trang còn:

• Cung cấp – thay thế phụ tùng: lọc, dầu, van xả nước, van điện từ, van an toàn…
• Dịch vụ sửa chữa – bảo dưỡng máy nén khí tại xưởng và tại nhà máy.
• Tư vấn lắp đặt hệ thống khí nén, tối ưu chi phí vận hành.

Câu hỏi thường gặp về van xả nước tự động

1. Khi nào nên dùng van xả nước tự động, khi nào dùng van xả tay?

• Hệ thống nhỏ, ít quan trọng, người vận hành kỷ luật có thể dùng xả tay.
• Hệ thống sản xuất liên tục, yêu cầu khí sạch, nhiều điểm tụ nước → nên dùng van xả nước tự động để tránh quên xả hoặc xả không triệt để.

2. Có nên gom nước từ nhiều điểm về một van xả chung?

• Về lý thuyết có thể, nhưng không nên cho hệ thống lớn vì khó kiểm soát, dễ tắc tại một điểm gây ảnh hưởng toàn tuyến. Tốt nhất mỗi điểm tụ nước quan trọng nên có van xả riêng.

3. Van xả nước tự động có làm mất nhiều khí nén không?

• Nếu cài đặt timer hợp lý hoặc dùng loại cảm biến mức, lượng khí thất thoát rất nhỏ so với lợi ích bảo vệ hệ thống. Ngược lại, xả tay thường gây thất thoát nhiều hơn vì mở lâu.

4. Nên kiểm tra – vệ sinh van xả nước tự động bao lâu một lần?

• Tùy chất lượng khí và dầu, nhưng thông thường nên kiểm tra nhanh hàng tháng và vệ sinh kỹ mỗi 3–6 tháng trong các đợt bảo dưỡng hệ thống khí nén.

5. Có cần tách riêng nước ngưng để xử lý hay cứ xả thẳng ra ngoài?

• Condensate thường chứa dầu, cặn và kim loại. Với nhà máy sản xuất quy mô vừa và lớn, nên tách dầu – nước trước khi xả ra môi trường, theo khuyến nghị của các tiêu chuẩn về môi trường và tài liệu kỹ thuật quốc tế.

Kết luận – Đầu tư nhỏ cho van xả, bảo vệ cả hệ thống khí nén

Tóm lại, van xả nước tự động là một chi tiết nhỏ nhưng có ảnh hưởng rất lớn đến độ bền bình chứa, độ sạch của khí nén và chi phí vận hành. Lắp đúng loại van xả nước tự động cho bình chứa khí nén, máy sấy và bộ lọc giúp:

• Giảm hỏng hóc do gỉ sét, kẹt van, tắc lọc.
• Giữ khí nén sạch và khô, bảo vệ thiết bị đầu cuối và sản phẩm.
• Tiết kiệm thời gian nhân công, tránh phụ thuộc vào việc xả tay.

Khi cần tư vấn lựa chọn van xả nước tự động khí nén phù hợp với hệ thống đang vận hành, bạn nên làm việc với đơn vị có kinh nghiệm thực tế trong thiết kế – lắp đặt – sửa chữa hệ thống máy nén khí, thay vì chỉ nhìn vào giá rẻ trước mắt.

Nếu bạn đang:

• Gặp tình trạng bình chứa ra nhiều nước, nhanh gỉ.
• Máy sấy, lọc khí hay báo lỗi hoặc tắc do nước.
• Khí nén lẫn nước ảnh hưởng đến dây chuyền sản xuất.

Hãy liên hệ Máy nén khí Hải Trang để được kỹ thuật nhiều năm kinh nghiệm hỗ trợ:

📞 Hotline: 0964.540.978
🌐 Website: https://maynenkhinhat.vn

Đội ngũ Hải Trang có thể khảo sát hệ thống thực tế, tư vấn bố trí van xả nước tự động, nâng cấp máy sấy, lọc khí và xây dựng gói bảo dưỡng khí nén phù hợp cho nhà máy của bạn.
